Inicie sus proyectos de Fusion como es debido con procesos basados en la finalidad del diseño

This post is also available in:

Descubra cómo el diseño basado en la finalidad de Fusion le ayuda a elegir flujos de trabajo para piezas, ensamblajes o híbridos para iniciar el proceso de diseño con claridad y evitar las rectificaciones.

Si alguna vez ha perdido tiempo arreglando la estructura de un modelo en lugar de centrarse en el diseño, sabe cuánto duele. Cuerpos frente a componentes. Está activo el componente incorrecto. Ensamblajes fuera de control. El diseño basado en la finalidad de Fusion ha sido creado para eliminar esa fricción.

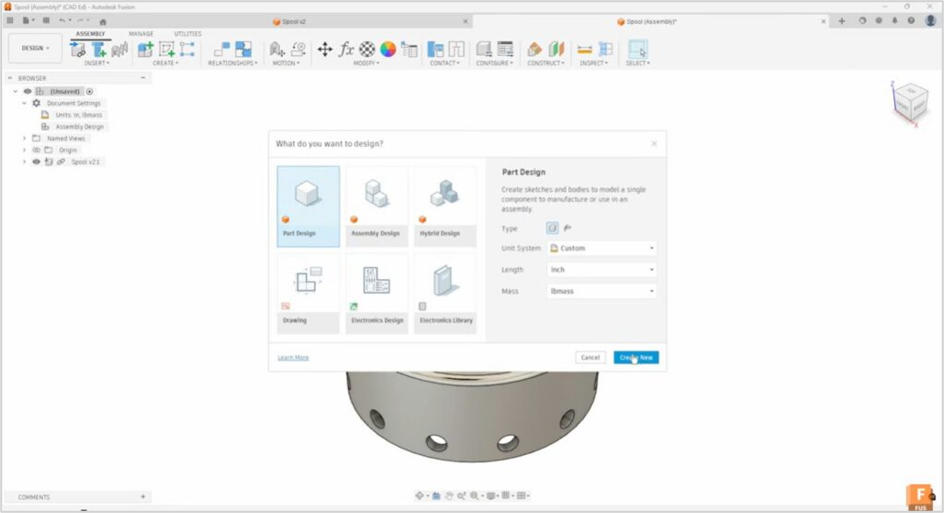

Al abrir Fusion, ahora le hace una sencilla pregunta, antes de nada: ¿qué va a crear, una pieza o un ensamblaje?

Esta elección sienta las bases del diseño al configurar la estructura, las herramientas y el flujo de trabajo desde el primer clic. En lugar de arreglar las cosas más tarde, comenzará con una finalidad clara y mantendrá el impulso a medida que evoluciona el diseño.

Al crear un nuevo diseño, se comienza con uno de los tres modos siguientes:

• Diseño de piezas
• Diseño de ensamblajes
• Diseño híbrido (flujo de trabajo clásico de Fusion)

Dispone de más de un camino a seguir. Fusion permite cambiar entre flujos de trabajo a medida que cambia el proyecto.

Elija el modo de diseño adecuado

Diseño de piezas: modelado centrado en un solo componente

El diseño de piezas es ideal cuando se crea un único componente reutilizable, ya sea independiente o se vaya a utilizar en varios ensamblajes. Fusion mantiene el entorno centrado con una finalidad clara, muestra solo las herramientas a nivel de pieza y elimina las fuentes comunes de confusión.

Lo que es diferente:

• Cada diseño comienza como un componente, lo que reduce los errores de cuerpo frente a componente
• Las herramientas de ensamblaje quedan apartadas para mantener una secuencia temporal ordenada y legible
• Puede definir unidades y elegir piezas normalizadas o de chapa por adelantado

Flujo de trabajo típico:

• Inicie un nuevo diseño de pieza y defina las unidades y el tipo
• Modele mediante bocetos, restricciones, extrusión, revolución y otras herramientas básicas
• Guarde la pieza o añádala a un ensamblaje nuevo o existente cuando sea necesario

Consejo profesional: si no tiene claro dónde terminará un diseño, comenzar con el diseño de piezas le brinda flexibilidad sin generar necesidades de limpieza posterior.

Diseño de ensamblajes: estructura y relaciones

El diseño de ensamblajes está pensado para proyectos en los que la estructura importa; para combinar piezas y definir cómo se relacionan entre sí. La atención se centra en las relaciones y el movimiento, no en el historial de operaciones de cada pieza individual, lo que facilita la comprensión y la gestión de ensamblajes de mayor tamaño.

Funciones principales:

• Inserción de piezas y subensamblajes como componentes externos
• Definición de relaciones mediante uniones y restricciones
• Secuencia temporal del ensamblaje centrada en la estructura, no en las operaciones a nivel de pieza

Flujo de trabajo práctico de ensamblaje:

• Inserte componentes mediante la función con el mismo nombre
• Estabilice la geometría con grupos rígidos o fije lo que sea necesario
• Use uniones conforme a obra y restricción de componentes para mantener el movimiento bajo control
• Agregue hardware estándar rápidamente con la función de insertar fijador y componentes de McMaster-Carr

Fusion también es compatible con edición in situ, lo que permite modelar o refinar la geometría en contexto cuando las piezas deben adaptarse a los componentes circundantes.

Consejo profesional: la combinación de uniones con componentes de restricción proporciona control sin restringir excesivamente el ensamblaje.

Diseño híbrido: flexibilidad para la exploración

El diseño híbrido conserva el flujo de trabajo original libre de Fusion y mantiene todas las herramientas de modelado y ensamblaje disponibles a la vez. Es ideal para conceptos iniciales, exploraciones rápidas o proyectos en los que la estructura se definirá más adelante.

Dónde funciona mejor el modo híbrido:

• Ideación e iteración rápidas
• Diseño de arriba abajo con cambios frecuentes
• Etapas iniciales de carcasa, diseño o planificación espacial

A medida que los diseños maduran, los modelos híbridos se pueden convertir en flujos de trabajo de piezas y ensamblajes más estructurados sin tener que empezar de nuevo.

Pros y contras que debería conocer: el modo híbrido ofrece la máxima libertad, pero una estructura menos rígida. En proyectos complejos o colaborativos, pasar a flujos de trabajo de piezas y ensamblajes suele ahorrar tiempo a largo plazo.

Diseñar con finalidad y adaptarse con confianza

El diseño basado en la finalidad no impone una única forma de trabajar «correcta». En su lugar, ajusta Fusion a la forma de pensar de los diseñadores; empieza por priorizar la claridad y la adapta a medida que evolucionan los requisitos. Tanto si va a modelar una sola pieza, gestionar un ensamblaje complejo o explorar ideas libremente, Fusion admite transiciones fluidas entre flujos de trabajo, de modo que la finalidad del diseño se mantiene intacta desde el concepto hasta la producción.

Consulte esta serie de videotutoriales en 4 partes para explorar en detalle cada modo de diseño basado en la finalidad y ver casos de uso reales, desde los conceptos iniciales hasta los ensamblajes listos para su producción.
