Iniziate al meglio la progettazione in Fusion con un approccio orientato all’intento

This post is also available in:

Scoprite come la progettazione basata sull’intento in Fusion vi aiuta a scegliere workflow relativi a parti, assiemi o ibridi per avviare i progetti con chiarezza ed evitare rilavorazioni.

Se avete mai perso tempo a sistemare la struttura di un modello invece di dedicarvi alla progettazione vera e propria, sapete bene di cosa sto parlando. Corpi anziché componenti. Il componente attivo errato. Assiemi fuori controllo. La progettazione basata sull’intento in Fusion è stata concepita proprio per eliminare tale attrito.

All’apertura di Fusion, ora viene posta subito una semplice domanda: Cosa si desidera creare: una parte o un assieme?

Questa scelta getta le basi della progettazione, definendone la struttura, gli strumenti e il workflow fin dal primo clic. Invece di sistemare le cose in un secondo momento, si parte con un intento ben preciso e si mantiene lo slancio man mano che la progettazione si evolve.

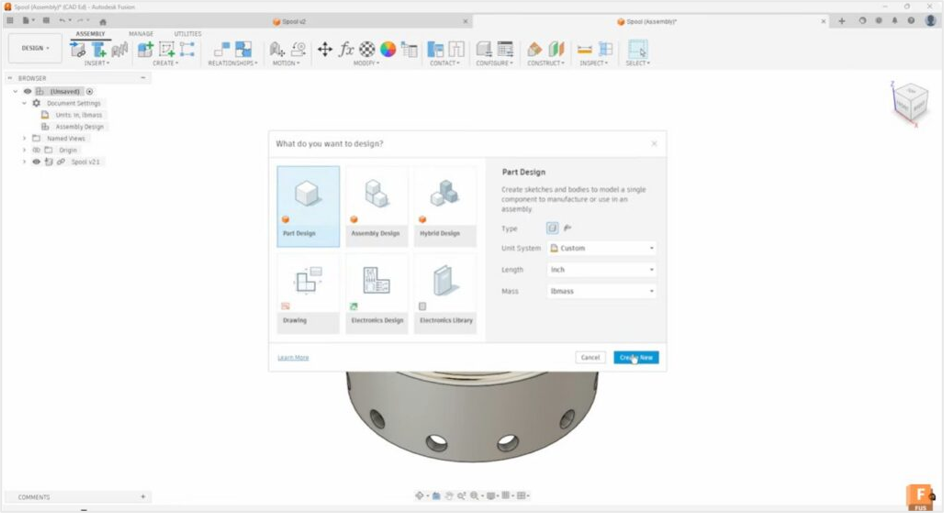

Quando si crea una nuova progettazione, si parte da una delle tre modalità seguenti:

• Progettazione di parti
• Progettazione di assiemi
• Progettazione ibrida (workflow Fusion classico).

Non siete costretti a seguire un unico percorso. Fusion consente di passare da un workflow all’altro man mano che il progetto si evolve.

Scegliete la modalità di progettazione più adatta

Progettazione di parti: modellazione mirata, a componente singolo

La progettazione di parti è l’ideale quando si crea un singolo componente riutilizzabile, sia che si tratti di un elemento autonomo, sia che venga utilizzato in più assiemi. In Fusion, l’ambiente viene mantenuto volutamente mirato, mettendo in evidenza solo gli strumenti a livello di parte ed eliminando le fonti più comuni di confusione.

Differenze:

• Ogni fase di progettazione nasce come componente, riducendo così gli errori legati al confronto tra carrozzeria e componenti.
• Gli strumenti di assemblaggio non intralciano la visuale, mantenendo la sequenza temporale chiara e leggibile.
• Potete definire le unità di misura e scegliere fin dall’inizio se utilizzare parti standard o in lamiera.

Workflow tipico:

• Avvio di una nuova progettazione di parti e definizione delle unità di misura e del tipo di parte.
• Modellazione tramite schizzi, vincoli, estrusione, rotazione e altri strumenti fondamentali.
• Salvataggio della parte oppure, se necessario, aggiunta della parte ad un assieme nuovo o esistente.

Suggerimento professionale: Se non siete sicuri di quale sarà il risultato finale di un progetto, partire dalla progettazione delle singole parti vi garantisce flessibilità senza dover poi dedicarvi ad operazioni di rifinitura.

Progettazione di assiemi: struttura e relazioni

La progettazione di assiemi, pensata per progetti in cui la struttura è fondamentale, consiste nell’unire le parti e definire le relazioni tra di esse. L’attenzione è rivolta alle relazioni e al movimento, non alla cronologia delle lavorazioni di ogni singola parte, rendendo così più facili da comprendere e gestire gli assiemi di grandi dimensioni.

Funzionalità principali:

• Inserire parti e sottogruppi come componenti esterni.
• Definire relazioni mediante giunti e vincoli.
• Concentrare la tempistica di assemblaggio sulla struttura, non sulle funzionalità delle singole parti.

Workflow pratico di un assieme:

• Inserire componenti mediante Inserisci componente.
• Stabilizzare la geometria con Gruppi rigidi o Perno, dove necessario.
• Utilizzare giunti “come costruito” e vincoli sui componenti per garantire un movimento controllato.
• Aggiungere rapidamente elementi di fissaggio standard con Inserisci elemento di fissaggio e i componenti McMaster-Carr.

In Fusion è supportata anche la funzione Modifica diretta, che consente di modellare o rifinire la geometria direttamente nel contesto quando le parti devono adattarsi ai componenti circostanti.

Suggerimento professionale: La combinazione di giunti e componenti di vincolo consente di ottenere il controllo desiderato senza vincolare eccessivamente l’assieme.

Progettazione ibrida: Flessibilità per l’esplorazione

La progettazione ibrida mantiene il workflow originale e flessibile di Fusion, rendendo disponibili contemporaneamente tutti gli strumenti di modellazione e assemblaggio. È particolarmente adatta per le prime bozze, l’esplorazione rapida o i progetti in cui la struttura verrà definita in un secondo momento.

In quali casi l’approccio ibrido funziona meglio:

• Ideazione e iterazione rapide.
• Progettazione dall’alto verso il basso con modifiche frequenti.
• Creazione di un involucro, disposizione o pianificazione spaziale nelle fasi iniziali.

Man mano che la progettazione matura, i modelli ibridi possono essere integrati in workflow più strutturati, incentrati su singole parti e assiemi, senza dover ricominciare da capo.

Compromesso da tenere presente: L’approccio ibrido offre la massima libertà, ma una struttura meno rigida. Nel caso di progetti complessi o collaborativi, passare a workflow basati su parti e assiemi spesso consente di risparmiare tempo nel lungo periodo.

Progettare con un intento preciso e adattarsi con sicurezza

La progettazione orientata all’intento non impone un unico modo “giusto” di lavorare. Al contrario, con Fusion è possibile allinearsi al modo in cui i progettisti ragionano realmente: partendo dalla chiarezza, per poi adattarsi man mano che le esigenze evolvono. Sia che stiate modellando una singola parte, sia che stiate gestendo un assieme complesso o esplorando liberamente nuove idee, con Fusion otterrete transizioni fluide tra i workflow, in modo che il vostro intento progettuale rimanga intatto dall’ideazione alla produzione.

Date un’occhiata a questa serie di esercitazioni video in 4 parti per esplorare in dettaglio ciascuna modalità di progettazione basata sull’intento e scoprire casi d’uso reali, dai primi concetti agli assiemi pronti per la produzione.
