Démarrez correctement vos conceptions Fusion grâce à la conception pilotée par l’intention

This post is also available in:

Découvrez comment la conception pilotée par l’intention dans Fusion vous aide à choisir des workflows de pièce, d’assemblage ou hybrides pour aborder vos projets avec clarté et éviter les retouches.

Si vous avez déjà perdu du temps à corriger la structure d’un modèle au lieu de réellement concevoir, vous connaissez cette frustration. Choisir entre des corps ou des composants. Un mauvais composant actif. Des assemblages qui deviennent incontrôlables. La conception pilotée par l’intention dans Fusion est conçue pour éliminer ces frictions.

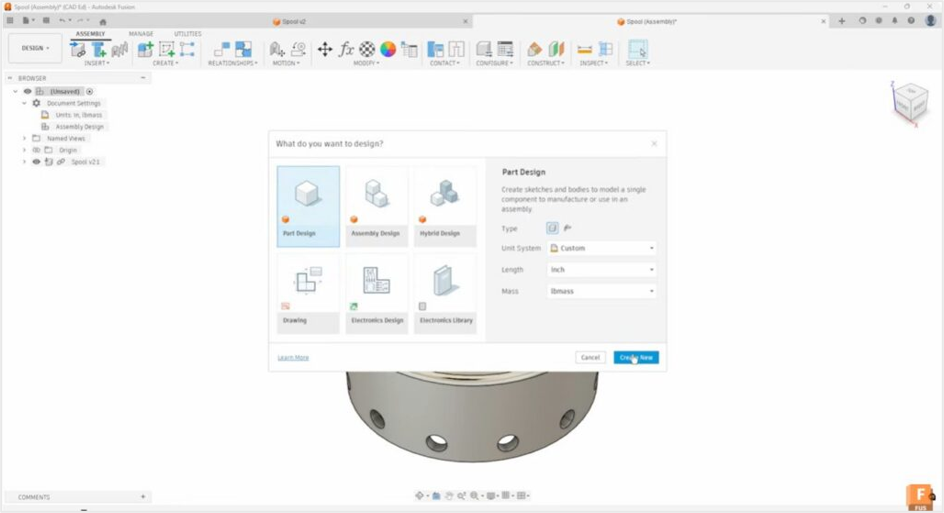

Lorsque vous ouvrez Fusion, une question simple vous est désormais posée d’emblée : Que créez-vous : une pièce ou un assemblage ?

Ce choix pose les bases de votre conception en définissant la structure, les outils et le workflow dès le premier clic. Au lieu de devoir faire du nettoyage plus tard, vous commencez avec une intention claire et conservez votre dynamique au fil de l’évolution de la conception.

Lorsque vous créez une conception, vous commencez selon l’un de ces trois modes :

• Conception de pièce
• Conception d’assemblage
• Conception hybride (workflow Fusion classique)

Vous n’êtes pas enfermé dans une trajectoire unique. Fusion permet de passer d’un workflow à l’autre au rythme des évolutions de votre projet.

Choisissez le mode de conception approprié

Conception de pièce : modélisation ciblée d’un seul composant

La conception de pièce est idéale lorsque vous créez un composant unique et réutilisable, qu’il s’agisse d’une pièce autonome ou destinée à être utilisée dans plusieurs assemblages. Fusion conserve intentionnellement un environnement ciblé en affichant uniquement les outils dédiés aux pièces, éliminant ainsi les sources de confusion habituelles.

Ce qui change :

• Chaque conception débute sous forme de composant, réduisant ainsi les erreurs d’inattention entre corps et composants.
• Les outils d’assemblage restent masqués pour conserver un plan de montage chronologique propre et lisible.
• Vous pouvez définir les unités et choisir d’emblée entre des pièces standard ou de tôlerie.

Workflow standard :

• Démarrez une nouvelle conception de pièce, puis définissez les unités et le type de pièce.
• Modélisez à l’aide d’esquisses, de contraintes, d’extrusions, de révolutions et d’autres outils de base.
• Enregistrez la pièce ou ajoutez-la à un nouvel assemblage ou à un assemblage existant si nécessaire.

Conseil d’expert : si vous ne savez pas exactement comment votre projet va évoluer, commencer par la conception de pièce vous offre une grande flexibilité sans engendrer de travail de nettoyage par la suite.

Conception d’assemblage : structure et relations

La conception d’assemblage est conçue pour les projets où la structure est primordiale, afin de combiner des pièces et de définir leurs relations mutuelles. L’accent est mis sur les liaisons et le mouvement, et non sur l’historique des fonctions de chaque pièce individuelle. Par conséquent, les assemblages plus volumineux sont plus faciles à comprendre et à gérer.

Fonctionnalités clés :

• Insérer des pièces et des sous-assemblages en tant que composants externes
• Définir des relations à l’aide de liaisons et de contraintes
• Conserver le plan de montage chronologique axé sur la structure, et non sur les fonctions pièce par pièce

Workflow d’assemblage pratique :

• Insérer des composants à l’aide de la commande Insérer un composant
• Stabiliser la géométrie à l’aide de groupes rigides ou d’une épingle si nécessaire
• Utiliser des liaisons réelles et de contraintes de composants pour un mouvement contrôlé
• Ajouter rapidement du matériel standard avec Insérer une attache et des composants McMaster-Carr

Fusion prend également en charge la fonction Modification depuis l’assemblage, qui vous permet de modéliser ou d’affiner la géométrie en contexte lorsque des pièces doivent s’adapter aux composants environnants.

Conseil d’expert : associer des liaisons à des contraintes de composants vous donne un contrôle parfait sans sur-contraindre l’assemblage.

Conception hybride : de la flexibilité pour l’exploration

La conception hybride conserve le workflow d’origine et la liberté d’action de Fusion, en gardant l’ensemble des outils de modélisation et d’assemblage accessibles simultanément. Elle est particulièrement adaptée aux premiers concepts, à l’exploration rapide ou aux projets dont la structure sera définie ultérieurement.

Où la conception hybride excelle :

• Accélération de la conceptualisation et de l’itération
• Conception descendante avec des modifications fréquentes
• Pré-conception de boîtiers, d’implantations ou d’agencements spatiaux

À mesure que les conceptions mûrissent, les modèles hybrides peuvent être convertis vers des workflows de pièce et d’assemblage plus structurés, sans devoir tout recommencer à zéro.

Compromis à connaître : la conception hybride offre une liberté maximale, mais impose moins de structure. Pour les projets complexes ou collaboratifs, basculer vers des workflows de pièce et d’assemblage permet souvent de gagner du temps à long terme.

Concevoir avec intention et s’adapter en toute confiance

La conception pilotée par l’intention n’impose pas une seule « bonne » façon de travailler. Au contraire, elle aligne Fusion sur la manière dont les concepteurs pensent réellement : démarrer avec clarté, puis s’adapter au fur et à mesure que les exigences évoluent. Que vous modélisiez une pièce unique, gériez un assemblage complexe ou exploriez librement des idées, Fusion permet des transitions fluides entre les différents workflows, garantissant que votre intention de conception reste intacte, du concept à la production.

Consultez cette série de didacticiels vidéo en 4 parties pour explorer en détail chaque mode de conception pilotée par l’intention et découvrir des cas d’utilisation concrets, des premiers concepts aux assemblages prêts pour la production.

Conception pilotée par l’intention dans Autodesk Fusion – Questions fréquemment posées
