Von Anfang an richtig konstruieren – mit absichtsgesteuerter Konstruktion in Fusion

This post is also available in:

Erfahren Sie, wie absichtsgesteuerte Konstruktion in Fusion Sie bei der Auswahl von Bauteil-, Baugruppen- oder hybriden Arbeitsabläufen unterstützt, damit Sie Konstruktionen von Anfang an klar strukturiert beginnen und Nacharbeiten vermeiden.

Wenn Sie schon einmal Zeit mit der Korrektur der Modellstruktur verloren haben, anstatt an der eigentlichen Konstruktion zu arbeiten, dann kennen Sie das Problem. Körper oder Komponenten. Die falsche Komponente ist aktiv. Baugruppen geraten außer Kontrolle. Die absichtsgesteuerte Konstruktion in Fusion soll genau dafür Abhilfe schaffen.

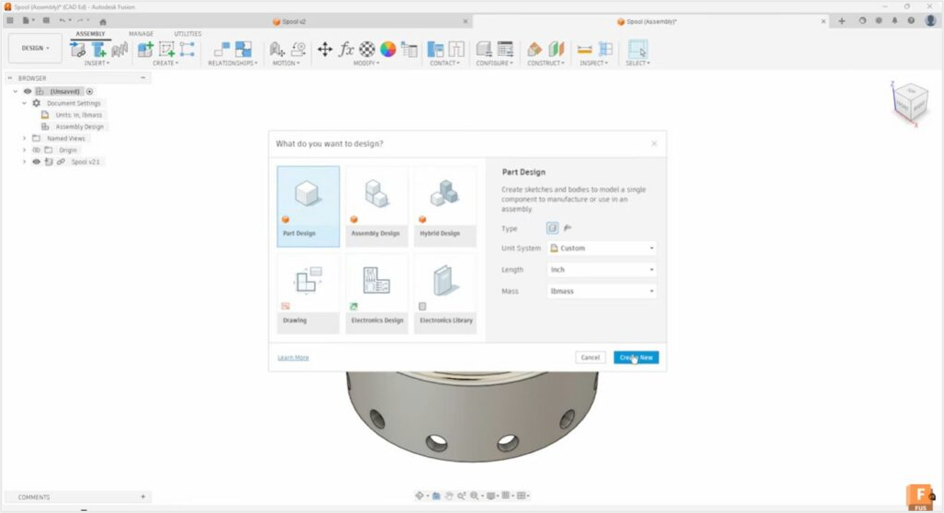

Wenn Sie Fusion öffnen, stellt das Programm gleich zu Beginn eine einfache Frage: Was erstellen Sie gerade – ein Bauteil oder eine Baugruppe?

Ihre Antwort bildet die Grundlage für Ihre Konstruktion, denn sie bestimmt vom ersten Klick an die Struktur, die verfügbaren Funktionen und den Arbeitsablauf. Anstatt später alles bereinigen zu müssen, beginnen Sie mit einer klaren Konstruktionsabsicht und können die Konstruktion ohne unnötige Unterbrechungen weiterentwickeln.

Beim Erstellen einer neuen Konstruktion beginnen Sie in einem von drei Modi:

• Bauteilkonstruktion
• Baugruppenkonstruktion
• Hybride Konstruktion (klassischer Fusion-Arbeitsablauf)

Sie sind nicht auf eine einzige Vorgehensweise festgelegt. Fusion unterstützt den Wechsel zwischen Arbeitsabläufen, wenn sich Ihr Projekt ändert.

Die Wahl des richtigen Konstruktionsmodus

Bauteilkonstruktion: Fokussierte Modellierung einer einzelnen Komponente

Die Bauteilkonstruktion ist ideal, wenn Sie eine einzelne, wiederverwendbare Komponente erstellen möchten. Dabei spielt es keine Rolle, ob sie für sich allein verwendet wird oder in mehreren Baugruppen zum Einsatz kommt. Fusion hält die Umgebung bewusst übersichtlich. Es werden nur Funktionen auf Bauteilebene angezeigt, während Funktionen, die für Verwirrung sorgen könnten, ausgeblendet sind.

Worin liegt der Unterschied?

• Jede Konstruktion beginnt als Komponente, sodass Verwechslungen von Körpern und Komponenten seltener auftreten.
• Funktionen für Baugruppen sind ausgeblendet, sodass die Zeitachse übersichtlich und gut lesbar bleibt.
• Sie können Einheiten definieren und vorab Standard- oder Blechbauteile wählen.

Typischer Arbeitsablauf:

• Starten Sie eine neue Bauteilkonstruktion, und legen Sie Einheiten und Bauteiltyp fest.
• Modellieren Sie mit Skizzen, Abhängigkeiten, Extrusion, Drehung und anderen zentralen Funktionen.
• Speichern Sie das Bauteil, oder fügen Sie es bei Bedarf zu einer neuen oder vorhandenen Baugruppe hinzu.

Experten-Tipp: Wenn Sie noch nicht wissen, wie sich eine Konstruktion entwickeln wird, können Sie mit der Bauteilkonstruktion beginnen. Damit bleiben Sie flexibel, ohne später eine Bereinigung durchführen zu müssen.

Baugruppenkonstruktion: Struktur und Beziehungen

Die Baugruppenkonstruktion eignet sich für Projekte, bei denen die Struktur entscheidend ist. Sie kombiniert Bauteile und definiert, wie sie miteinander in Beziehung stehen. Der Schwerpunkt liegt auf Beziehungen und Bewegungen, nicht auf dem Elementverlauf jedes einzelnen Bauteils. Dadurch sind größere Baugruppen leichter zu verstehen und zu verwalten.

Wichtige Funktionen:

• Einfügen von Bauteilen und Unterbaugruppen als externe Komponenten
• Definieren von Beziehungen mithilfe von Gelenken und Abhängigkeiten
• Konzentration der Baugruppenzeitachse auf die Struktur, nicht auf Elemente auf Bauteilebene

Praktischer Arbeitsablauf für Baugruppen:

• Fügen Sie Komponenten mit Komponente einfügen ein.
• Stabilisieren Sie die Geometrie bei Bedarf mit Starre Gruppe oder Fixieren.
• Verwenden Sie für kontrollierte Bewegungen die Optionen Verbindungen wie modelliert und Abhängigkeiten für Komponenten.
• Fügen Sie mit Schraube einfügen und McMaster-Carr-Komponenten im Handumdrehen Standardelemente hinzu.

Fusion unterstützt auch die Direktbearbeitung, sodass Sie Geometrie im Kontext modellieren oder verfeinern können, wenn Bauteile an umgebende Komponenten angepasst werden müssen.

Experten-Tipp: Mit einer Kombination aus Gelenken und Abhängigkeiten für Komponenten behalten Sie die Kontrolle, ohne die Baugruppe überzubestimmen.

Hybride Konstruktion: Flexibilität beim Erkunden von Ideen

Bei der hybriden Konstruktion wird der ursprüngliche Freiform-Arbeitsablauf von Fusion beibehalten, und alle Modellierungs- und Baugruppenfunktionen sind gleichzeitig verfügbar. Sie eignet sich gut für frühe Konzepte, das schnelle Erproben von Varianten oder Projekte, bei denen die Struktur erst später festgelegt wird.

Geeignete Anwendungsfälle für hybride Konstruktionen:

• Schnelle Ideenfindung und Iteration
• Top-Down-Konstruktion mit häufigen Änderungen
• Frühe Gehäuse-, Layout- oder Raumplanung

Mit zunehmender Entwurfsreife können Sie hybride Modelle in stärker strukturierte Arbeitsabläufe für Bauteile und Baugruppen überführen, ohne dass Sie von vorn beginnen müssen.

Das sollten Sie abwägen: Hybridkonstruktionen bieten maximale Freiheit, geben aber weniger Struktur vor. Bei komplexen oder gemeinsam bearbeiteten Projekten spart der Wechsel zu Arbeitsabläufen für Bauteile und Baugruppen auf lange Sicht häufig Zeit.

Gezielt konstruieren – und sicher auf Änderungen reagieren

Bei der absichtsgesteuerten Konstruktion gibt es nicht nur einen einzigen „richtigen“ Arbeitsablauf. Vielmehr orientiert sich Fusion daran, wie Konstruktionsteams tatsächlich vorgehen: Sie beginnen mit einem klaren Ziel und passen ihre Vorgehensweise an, wenn sich die Anforderungen ändern. Ganz gleich, ob Sie ein einzelnes Bauteil modellieren, eine komplexe Baugruppe verwalten oder frei mit Ideen experimentieren möchten, Fusion unterstützt den reibungslosen Wechsel zwischen Arbeitsabläufen, sodass Ihre Konstruktionsabsicht vom Konzept bis zur Produktion erhalten bleibt.

In dieser vierteiligen Lernvideo-Serie lernen Sie die einzelnen absichtsgesteuerten Konstruktionsmodi im Detail kennen und sehen sich reale Anwendungsfälle an, von den ersten Konzepten bis zu produktionsreifen Baugruppen.
