Quando si valutano software di CAD professionali, una domanda emerge ripetutamente: quali tipi di modellazione 3D supporta?
La risposta è importante perché sfide progettuali diverse richiedono approcci di modellazione diversi. Una staffa lavorata, un involucro per dispositivi elettronici di consumo, un prodotto portatile ergonomico e una scansione di reverse engineering richiedono tutti strumenti e workflow diversi.
Autodesk Fusion include funzionalità professionali di progettazione 3D, come la modellazione parametrico, diretta, di superfici, a forma libera e mesh. Grazie a queste funzionalità, i team possono passare dalla precisione ingegneristica all’esplorazione della progettazione industriale e alla preparazione della produzione senza cambiare software.
Vediamo in cosa consiste ciascun metodo di modellazione, quando utilizzarlo e in che modo Autodesk Fusion supporta i moderni workflow di sviluppo del prodotto, dall’ideazione alla produzione.
Perché il supporto di più approcci di modellazione è importante
Non tutti i prodotti sono progettati allo stesso modo.
Una flangia lavorata con precisione può richiedere quote e relazioni tecniche strettamente controllate. Un dispositivo indossabile potrebbe richiedere una forma organica ottimizzata per il comfort. L’involucro di un prodotto di consumo potrebbe richiedere superfici esterne altamente rifinite. Un progetto di reverse engineering può iniziare con una scansione 3D piuttosto che con un modello CAD.
In passato, i team avevano spesso bisogno di pacchetti software separati per questi diversi workflow. Un’applicazione per l’ingegneria, un’altra per la progettazione industriale e un’altra per l’utilizzo dei dati di scansione.
Lo sviluppo del prodotto moderno si muove più velocemente quando questi workflow sono connessi, come in Autodesk Fusion. Anziché costringere gli utenti ad un’unica metodologia di modellazione, Fusion consente a progettisti e ingegneri di utilizzare l’approccio di modellazione più adatto al problema di progettazione pur continuando a lavorare nello stesso ambiente di progetto.
Modellazione parametrica
Per la maggior parte dei progetti di ingegneria meccanica, la modellazione parametrica rimane il fondamento dello sviluppo del prodotto.
Che cos’è la modellazione parametrica?

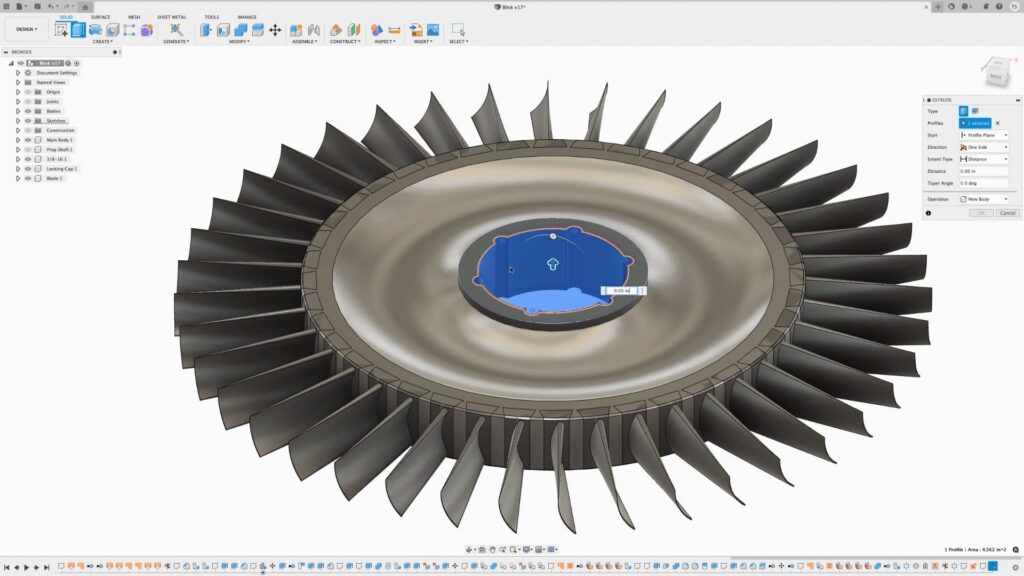

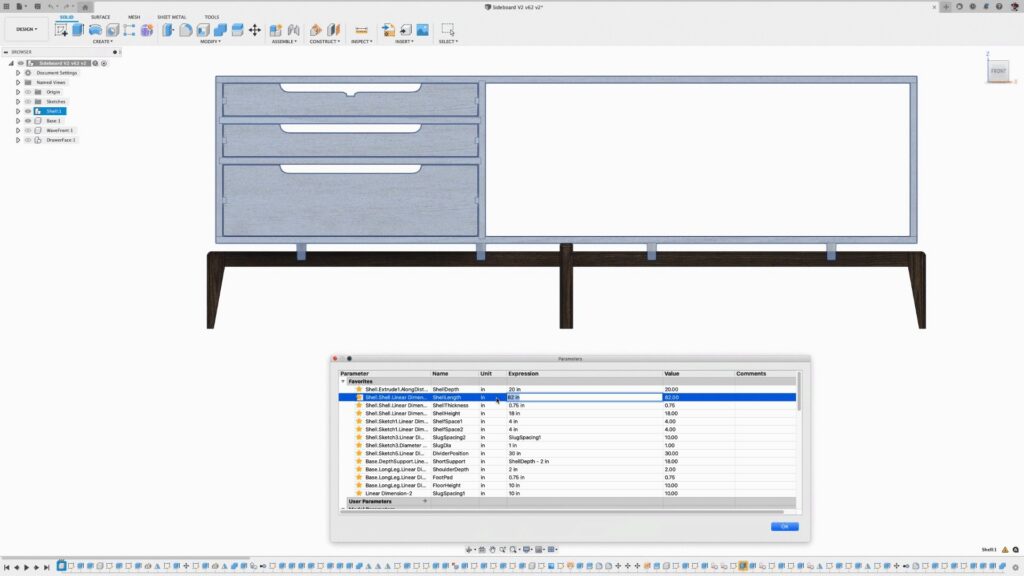

La modellazione parametrica è un approccio alla progettazione CAD basato su vincoli e sulla cronologia. Le quote, le relazioni e l’idea progettuale vengono acquisiti come lavorazioni. Quando un parametro cambia, il modello viene aggiornato automaticamente.
È come creare un insieme di regole di progettazione anziché disegnare semplicemente la geometria. Modificare di conseguenza il diametro del foro, lo spessore della parete, la posizione di montaggio e aggiornamento le lavorazioni correlate.
Quando è migliore la modellazione parametrica?
La modellazione parametrica eccelle quando:
- Le parti richiedono quote precise
- Gli assiemi contengono componenti interdipendenti
- I progetti vengono sottoposti a frequenti revisioni
- Le modifiche tecniche devono essere tracciate e gestite
- Le tolleranze di produzione sono fondamentali
I componenti meccanici, i dispositivi di fissaggio, le attrezzature, le parti in lamiera e i prodotti pronti per la produzione spesso dipendono fortemente dai workflow parametrici.
Funzionalità parametriche in Fusion
Fusion offre numerosi strumenti di progettazione parametrica, tra cui:
- Vincoli di schizzo
- Relazioni dimensionali
- Modellazione di oggetti basata sulla cronologia
- Gestione della timeline delle lavorazioni
- Operazioni di serie e specchio
- Configurazioni e variazioni del progetto
Questi strumenti aiutano i team di progettazione a mantenere l’idea progettuale durante tutto lo sviluppo, consentendo al contempo una rapida iterazione man mano che i requisiti si evolvono.
Modellazione diretta
Non tutte le modifiche di progettazione richiedono la ricostruzione della cronologia delle lavorazioni. A volte è sufficiente modificare rapidamente la geometria.
Che cos’è la modellazione diretta?
La modellazione diretta consente agli utenti di modificare direttamente la geometria senza fare affidamento su un workflow di cronologia delle caratteristiche.
Le facce possono essere spostate, ridimensionate, eliminate, sottoposte a offset o manipolate direttamente all’interno del modello. Anziché modificare una serie di lavorazioni a monte, è possibile interagire direttamente con la geometria finale.
Qual è il momento migliore per la modellazione diretta?
La modellazione diretta è particolarmente utile per:
- Modifica della geometria importata
- Fornitore o modelli fornitore
- Sviluppo del concetto
- Modifiche di progettazione una tantum
- Sperimentazione rapida
Spesso è il modo più rapido per apportare modifiche quando l’idea progettuale non deve essere pesantemente controllata.
Modellazione parametrica e diretta
La modellazione parametrica dà priorità alla ripetibilità e al controllo tecnico.
La modellazione diretta dà priorità alla velocità e alla flessibilità.
Il vantaggio di Fusion è che i team non devono scegliere un approccio per sempre. I progettisti possono utilizzare il workflow più adatto ad una determinata situazione senza abbandonare il processo di progettazione più ampio.
Per molte organizzazioni, questa combinazione supporta sia il lavoro di progettazione strutturato che l’esplorazione rapida dei concetti
Modellazione di superfici
Alcuni prodotti dipendono tanto dalla qualità geometrica quanto dalla precisione ingegneristica ed è proprio qui che la modellazione delle superfici diventa fondamentale.
Che cos’è la modellazione di superfici?
La modellazione delle superfici offre un controllo dettagliato sulle singole superfici, consentendo ai progettisti di definire forme complesse, transizioni uniformi e forme estetiche che sarebbe difficile creare utilizzando la sola modellazione dei solidi tradizionale.
Anziché concentrarsi sul volume, la modellazione delle superfici si concentra sulla qualità della pelle esterna.
Che cos’è la creazione di superfici di Classe A?
Le superfici di Classe A sono superfici altamente affinate con curvatura, continuità e transizioni uniformi.
Queste superfici sono spesso necessarie per:
- Pannelli esterni per autoveicoli
- Elettronica di consumo
- Prodotti industriali di fascia alta
- Beni di lusso
- Prodotti in cui l’aspetto guida le decisioni di acquisto
Anche piccole imperfezioni possono diventare visibili su prodotti lucidi o riflettenti.
Strumenti di superficie di Autodesk Fusion
Fusion include funzionalità avanzate per la creazione di superfici come:
- Loft
- Estrusioni
- Superfici di contorno
- Creazione di patch
- Ritaglio delle superfici
- Unione di superfici
- Analisi curvatura
Questi strumenti consentono ai team di valutare e perfezionare la qualità delle forme, mantenendo al contempo l’accuratezza e la producibilità ingegneristiche.
Modellazione a forma libera
Non tutti i prodotti iniziano con le dimensioni. Alcuni prodotti iniziano come forme.
Che cos’è la modellazione di forme libere?
La modellazione a forma libera consente ai progettisti di creare forme organiche e uniformi manipolando i punti di controllo anziché affidarsi esclusivamente a quote e vincoli ingegneristici.
Molti progettisti descrivono l’esperienza come scultura digitale. Anziché creare geometria edilizia con caratteristiche, è possibile modellare direttamente il modello.
Le migliori applicazioni per la modellazione a forma libera
La progettazione di forme libere viene comunemente utilizzata per:
- Prodotti ergonomici
- Dispositivi indossabili
- Attrezzature sportive
- Dispositivi medici
- Beni di consumo
- Concetti di progettazione industriale
Questi prodotti richiedono spesso forme che sembrino naturali da maneggiare o in linea con gli obiettivi di progettazione visiva, piuttosto che rigide definizioni geometriche.
L’area di lavoro Sculpt di Fusion
L’area di lavoro Sculpt di Fusion utilizza la tecnologia T-spline per creare forme organiche uniformi.
I progettisti possono manipolare le superfici utilizzando controlli basati su gabbie, quindi convertire tali forme in geometria solida o di superficie per l’affinamento ingegneristico e la preparazione produzione.
In questo modo si crea un ponte tra i workflow di progettazione industriale e ingegnerizzazione senza richiedere applicazioni software separate.
Modellazione mesh
Lo sviluppo del prodotto moderno si basa sempre più sulla geometria digitalizzata e sulla produzione additiva; è qui che i workflow delle mesh diventano importanti.
Che cos’è la modellazione mesh?
La modellazione mesh implica l’utilizzo di geometria triangolata anziché dei solidi CAD tradizionali.
In genere si incontrano file mesh quando si lavora con:
- File STL
- File OBJ
- Scansioni 3D
- Workflow di produzione additiva
- Progetti di reverse engineering
Casi d’uso comuni della modellazione mesh
I flussi di lavoro delle mesh supportano attività quali:
- Scansione in progetti CAD
- Ingegneria inversa
- Ricreazione di parti legacy
- Modifica del prodotto
- Modellazione medica
- Preparazione della produzione additiva
Funzionalità mesh di Autodesk Fusion
Fusion supporta:
- Importazione mesh
- Ripara la mesh per il riparo
- Modifica mesh
- Flussi di lavoro di conversione mesh
- Processi di progettazione basati su scansioni
Ciò consente ai team di trasformare gli oggetti fisici in modelli digitali e di integrare la geometria digitalizzata in workflow di progettazione più ampi.
Dal modello 3D alla progettazione pronta per la produzione
La creazione del modello è solo una parte del processo di sviluppo del prodotto. Infine, i progetti devono essere convalidati, documentati e prodotti.
In Autodesk Fusion, tutti e cinque gli approcci di modellazione vengono applicati ai workflow a valle, tra cui:
- Programmazione da CAD a CAM
- Preparazione della lavorazione CNC
- Simulazione e analisi
- Disegni tecnici
- Documentazione del prodotto
- Consegna della produzione
- Collaborazione progettuale
- Gestione dei dati
Questa connessione tra progettazione e produzione consente di ridurre i silos di dati, semplificare le revisioni e mantenere la coerenza durante tutto lo sviluppo.
Quale approccio di modellazione dovreste utilizzare?
La risposta dipende dal prodotto che stai progettando.
| Sfida di progettazione | Approccio consigliato |
| Componenti meccanici | Modellazione parametrica |
| Modifiche alla geometria importata | Modellazione diretta |
| Estetica dei prodotti di consumo | Modellazione di superfici |
| Forme ergonomiche | Modellazione a forma libera |
| Ingegneria inversa | Modellazione mesh |
La maggior parte dei prodotti reali combina molti di questi approcci ed è per questo che i team di progettazione professionali preferiscono sempre più piattaforme che supportano più workflow all’interno di un unico ambiente.
Prova Autodesk Fusion gratuitamente
Che si tratti di creare componenti meccanici di precisione, prodotti di consumo, forme organiche o assiemi pronti per la produzione, Autodesk Fusion offre la flessibilità necessaria per scegliere l’approccio di modellazione più adatto al progetto.
Prova Autodesk Fusion gratuitamente per 30 giorni ed esplora la modellazione parametrica, diretta, di superfici, a forma libera e mesh in un’unica piattaforma di sviluppo del prodotto connessa.
