Scoprite le differenze principali tra giunti e vincoli in Autodesk Fusion per semplificare il processo di assemblaggio della progettazione con i suggerimenti di Richard Stubley, Senior Product Manager.

Nel momento in cui si iniziano ad assemblare progettazioni complesse in Fusion, spesso sorge una domanda importante: quando è necessario utilizzare i giunti anziché i vincoli? Entrambi i metodi consentono di connettere i componenti, ma ognuno offre punti di forza specifici a seconda delle esigenze di progettazione. In questa esercitazione, analizzerò i concetti di base di ciascun approccio, le differenze e come scegliere lo strumento migliore per il proprio flusso di lavoro.

Giunti: connessione rapida e intuitiva

I giunti sono stati una funzionalità fondamentale di Fusion sin dall’inizio. Permettono di definire la posizione e i gradi di libertà dei componenti in soli due clic utilizzando gli “snap giunto”. Ad esempio, si supponga di voler fare in modo che due parti si connettano rigidamente o consentano un movimento di scorrimento.

• Selezionate il primo punto di snap su un componente

• Selezionate il secondo punto di snap sul componente coincidente

• Specificate gli offset se necessario (direzioni X, Y, Z)

• Scegliete il tipo di movimento (rigido, a scorrimento, di rivoluzione, cilindrico e così via)

Questo processo rapido blocca le parti in posizione o definisce un movimento semplice con il minimo sforzo. Se i punti di snap sono ben posizionati (al centro o sugli spigoli), i giunti sono perfetti per uno spostamento rapido.

Vincoli: per geometria complessa e precisione

D’altra parte, i vincoli permettono di creare relazioni tra i componenti in modo più granulare. Questo approccio è simile ai tradizionali accoppiamenti CAD in sistemi come Inventor o SolidWorks.

Potete utilizzare i vincoli quando i componenti presentano superfici coincidenti complesse o quando non esistono punti di snap in posizioni ideali. Creando relazioni pezzo per pezzo (ad esempio, facendo corrispondere facce curve, spigoli o punti), otterrete il pieno controllo sul modo in cui le parti si adattano le une alle altre.

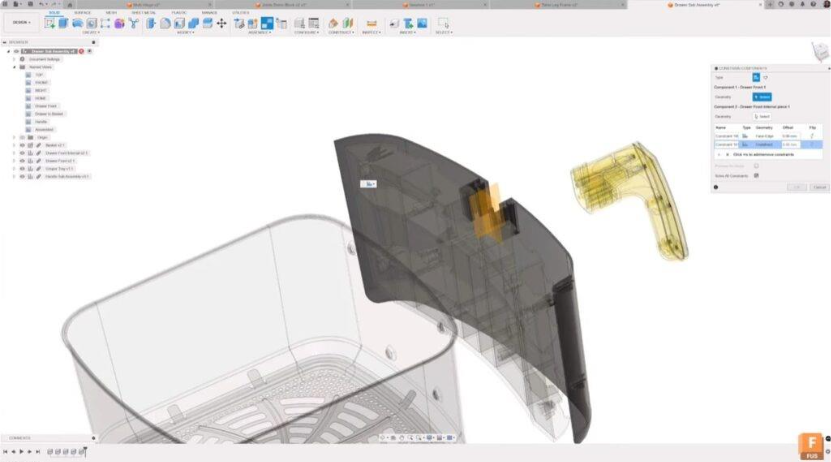

Ad esempio, per assemblare una superficie curva sui cui è difficile eseguire lo snap, potete aggiungere tre vincoli passo dopo passo per definire completamente la posizione e l’orientamento.

Come scegliere: giunti o vincoli?

• Utilizzare i giunti per maggiore velocità e semplicità: una scelta ideale quando i punti di snap sono chiari e due clic possono definire la connessione.

• Utilizzare i vincoli per forme complesse e di precisione: questo metodo permette di creare gradualmente relazioni per parti complesse.

• Entrambi gli strumenti coesistono in Fusion, quindi potete scegliere quello che si adatta meglio alla situazione.

Guardate questa esercitazione video approfondita sulla scelta di utilizzare i giunti o vincolare i componenti:

Suggerimento professionale: Fissa a principale

Una funzionalità potente che va oltre i giunti e i vincoli è Fissa a principale. A volte si desidera bloccare un componente in posizione rispetto al relativo assieme principale, in modo che non si sposti involontariamente durante la navigazione nel modello. Questa operazione “blocca” saldamente la parte nello spazio CAD, mantenendo il tutto ancorato e stabile durante le modifiche all’assieme.

Comprendendo quando e come utilizzare giunti, vincoli e Fissa a principale, avrete a disposizione strumenti versatili per gestire quasi tutti gli assiemi in Fusion. Che si tratti di creare prototipi rapidi o progetti meccanici complessi, la padronanza di queste connessioni accelererà il flusso di lavoro e migliorerà la precisione dell’assieme.
