Découvrez comment créer votre premier modèle de surface dure dans Autodesk Fusion ! Les modèles de surface offrent une flexibilité et une complexité qui peuvent faire défaut aux outils de modélisation de solides. Dans cet article, vous découvrirez la différence entre un modèle de surface et un corps solide, ainsi que quatre méthodes différentes pour convertir des modèles de surface en corps solides.
Qu’est-ce qu’un modèle de surface ?
Un modèle de surface est une méthode de conception assistée par ordinateur (CAO) qui crée une représentation 3D des surfaces extérieures d’un objet sans définir son volume interne. Cette méthode permet de façonner avec précision des courbes et des surfaces lisses, ce qui est idéal pour concevoir des formes complexes et organiques telles que des carrosseries de voitures et des avions, en mettant l’accent sur l’esthétique et l’aérodynamisme.
Qu’est-ce qu’un corps solide ?
Un corps solide est un objet tridimensionnel (3D) de conception assistée par ordinateur (CAO) dont la géométrie est entièrement fermée et dont le volume est défini. Contrairement aux modèles de surface, les corps solides représentent à la fois l’intérieur et l’extérieur des objets, ce qui permet des simulations, des analyses et des préparations de fabrication précises qui exploitent des propriétés physiques spécifiques telles que la masse et le volume.
Modèle de surface ou corps solide
Les modèles de surface offrent une grande flexibilité, ce qui permet de concevoir des faces individuelles ou d’ajouter de la complexité là où les outils de corps solides peuvent ne pas suffire. Prenons l’exemple d’un ensemble de poignées de surfaces qui sont superposées à un corps solide. Notre objectif est de les transformer en un seul corps solide. Comment faire ?
Transformation de modèles de surface en corps solides
Méthode 1 : Face de fermeture et couture

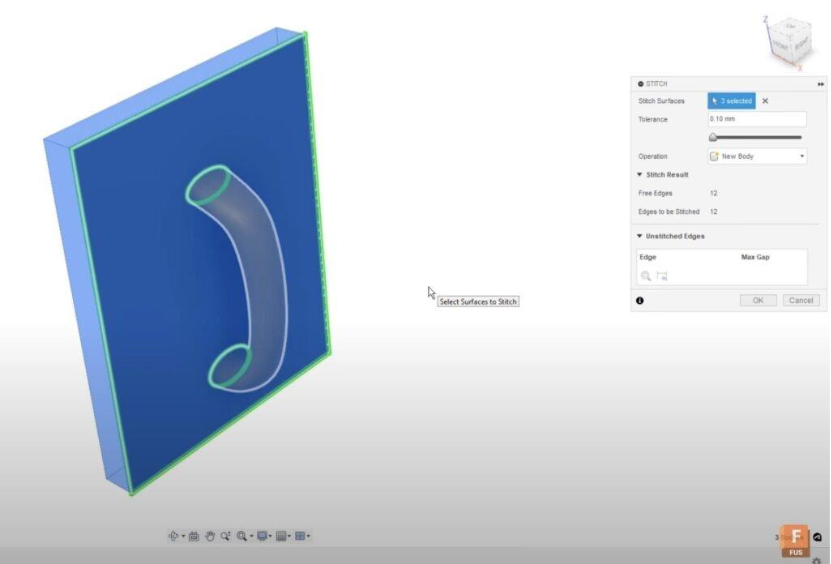

La première méthode est aussi la plus courante. Elle consiste à utiliser des outils de surface tels que « Face de fermeture » pour remplir l’extrémité de la surface. Ensuite, nous « cousons » ensemble ces surfaces rapiécées pour créer un volume fermé et étanche. Autodesk Fusion convertit automatiquement un volume fermé en corps solide lors de l’utilisation de l’outil de couture. Enfin, l’outil Combinaison booléenne les fusionne en un seul corps solide.
Méthode 2 : Remplissage de limite

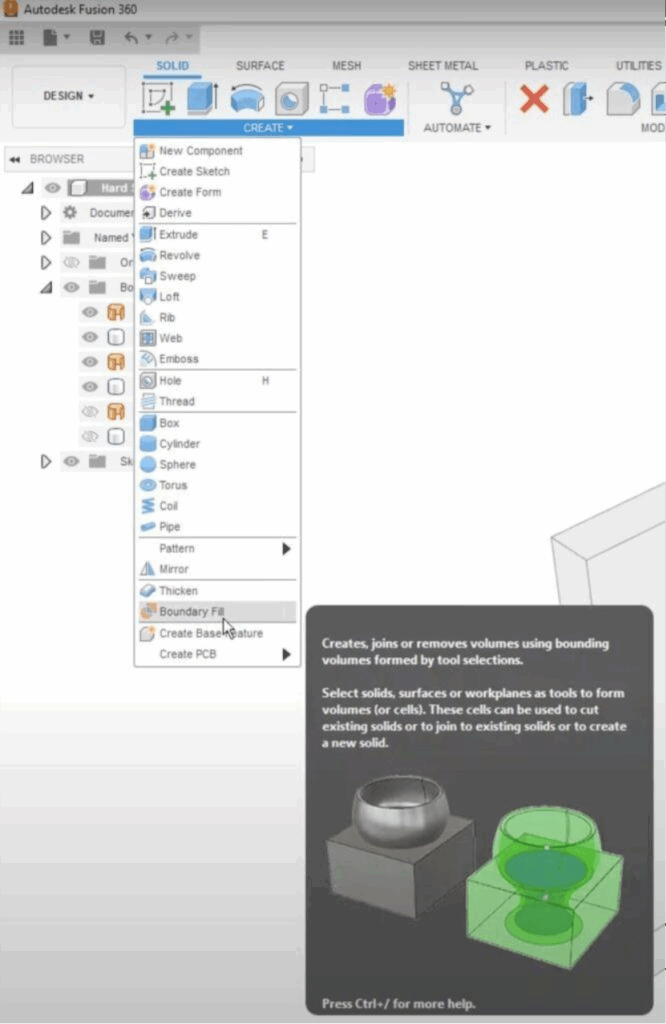

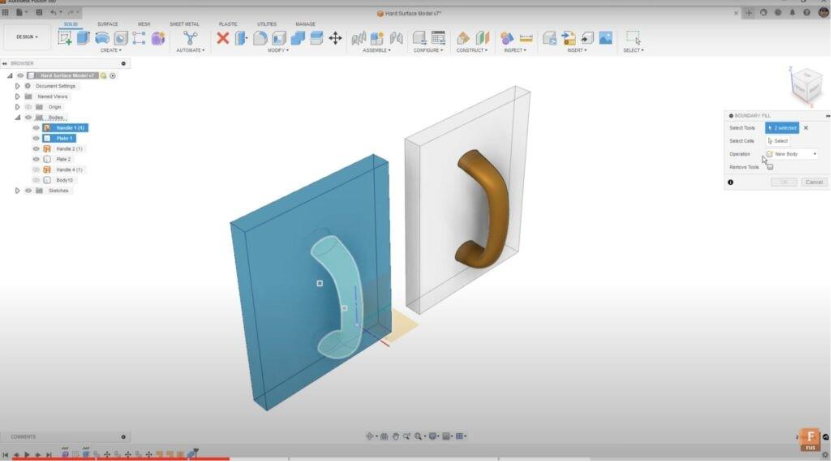

La deuxième méthode, sans doute plus simple, utilise l’outil Remplissage de limitedans le menu Créer. Cet outil permet d’utiliser des corps solides, des surfaces et même des plans, de sélectionner les cellules que vous souhaitez conserver ou supprimer et de les convertir en corps solides. Il est particulièrement utile pour les tâches de modélisation complexes telles que celles utilisant les cavités de moule. Avec un seul outil, vous pouvez éliminer le besoin d’utiliser des faces de fermeture, de coudre ou de combiner.
Méthode 3 : Découdre

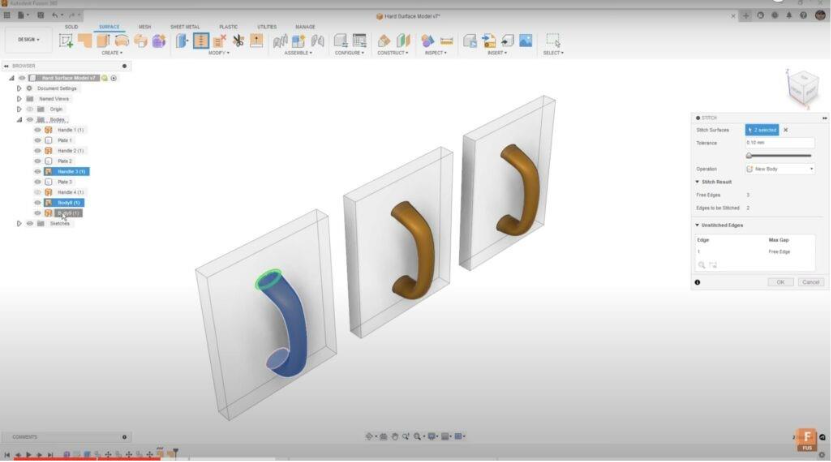

La troisième méthode, la plus complexe, consiste à utiliser l’outil Découdre disponible dans les outils de surface. Il s’agit de découdre une face du corps solide et de la convertir ainsi en un jeu de surfaces. Utilisez ensuite l’outil Ajuster pour supprimer les zones intérieures de la plaque et les sections qui se chevauchent de la poignée. Enfin, utilisez l’outil Coudre pour combiner les faces et la poignée en un volume fermé, que Fusion convertit en corps solide.
Méthode 4 : Épaissir
La dernière méthode implique l’outil Épaissir. Cependant, il est important de noter que cet outil n’est pas toujours le meilleur choix possible, notamment lorsque la courbure qui rejoint l’extrémité n’est pas tangente ou normale au plan utilisé pour créer cette section d’extrémité. Bien que l’option Épaissir soit excellente pour maintenir une épaisseur de paroi constante dans les pièces moulées par injection, elle peut créer des problèmes aux extrémités desdites pièces. Il est essentiel d’utiliser des outils tels que Découper ou d’étendre les parois jusqu’à un plan de découpe ou une surface de séparation lorsque vous utilisez l’outil Épaissir.
Chacune de ces approches présente des avantages et des inconvénients. L’utilisation de faces de fermeture et la couture sont simples, tandis que le remplissage de limite, bien que délicat pour les conceptions complexes, est une excellente option. La suppression des coutures et la coupe sont les méthodes les plus complexes, mais aussi les plus flexibles. L’outil Épaissir est utile pour maintenir une épaisseur de paroi constante, mais peut être problématique aux extrémités des pièces.
Le choix de la bonne méthode dépend de vos besoins de conception. Nous serions ravis de savoir quelle méthode vous trouvez la plus utile pour vos conceptions. Comme toujours, merci d’avoir lu. À bientôt dans le prochain article !
