Création de cotes d’esquisse dans Fusion

This post is also available in: Italiano (Italien) Deutsch (Allemand) English (Anglais)

La création de cotes précises dans les esquisses Fusion est essentielle à la création de modèles 3D paramétriques et précis. Ce guide présente une procédure pas à pas complète de la cotation dans les esquisses Fusion.

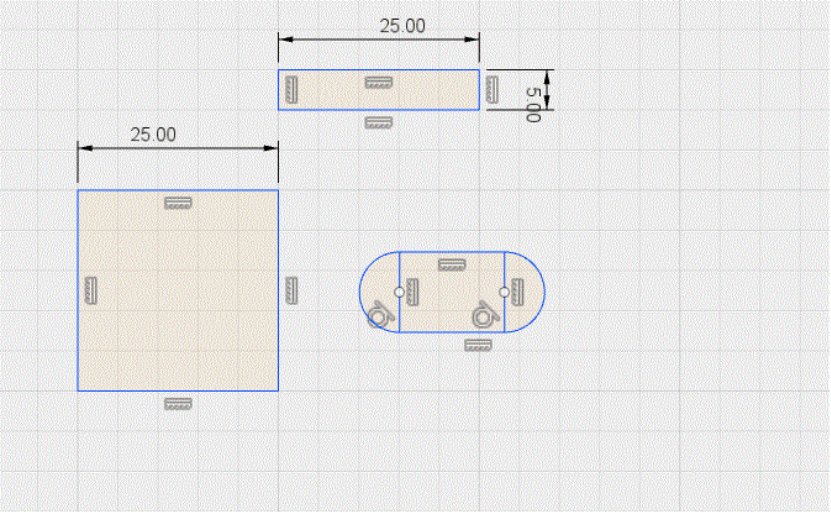

Cotes dans les esquisses Fusion

La cotation est le processus qui consiste à définir la taille et la position de la géométrie d’une esquisse, y compris les lignes, les points, les arcs et les cercles à l’aide de valeurs numériques. Elle rend vos conceptions paramétriques, ce qui signifie que vous pouvez modifier les cotes à tout moment pour adapter votre modèle de manière dynamique.

Comment activer l’outil Cote d’esquisse

• Ouvrez ou créez une esquisse dans Fusion.

• Dans la barre d’outils Esquisse, accédez à Créer > Cote d’esquisse.

• Raccourci clavier : appuyez sur la lettre D de votre clavier pour activer immédiatement l’outil Cote.

• Vous pouvez également cliquer avec le bouton droit de la souris dans la zone d’esquisse et sélectionner Cote d’esquisse dans le menu.

Ajout de cotes dans des esquisses Fusion

1. Select geometry: Sélectionner la géométrie : cliquez sur l’entité d’esquisse (ligne, arc, cercle, point) à coter.
2. Placer une cote : déplacez votre souris pour positionner le texte de la cote et cliquez à nouveau pour le placer.
3. Entrer la valeur de la cote : entrez la valeur numérique souhaitée et appuyez sur Entrée. L’esquisse est mise à jour.
4. Cote entre deux points ou entités
   • Cliquez sur le premier point ou la première arête.
   • Cliquez sur le deuxième point ou la deuxième arête.
   • Drag the dimension line to the preferred orientation (horizontal, vertical, angled).
   • Cliquez pour positionner, puis saisissez la valeur.

Types de cotes dans les esquisses dans Fusion

• Cotes linéaires : distance entre deux points ou longueur d’une ligne.

• Cotes angulaires : angle entre deux lignes sécantes.

• Rayon/Diamètre : pour les arcs et les cercles. Cliquez avec le bouton droit de la souris sur les cotes pour basculer entre le rayon et le diamètre.

• Cotes pilotées : cotes servant de référence uniquement. Elles n’entraînent pas de modifications de géométrie, mais sont mises à jour dynamiquement.

Astuces pour une cotation efficace

• Les contraintes en premier : appliquez des contraintes d’esquisse (égales, verticales, horizontales) avant la cotation pour réduire le nombre de cotes nécessaires.

• Modifier les cotes à tout moment : double-cliquez sur un texte de cote pour en modifier la valeur.

• Masquer/afficher les cotes : cochez la case de la palette Esquisse pour désactiver la visibilité des cotes afin d’obtenir un espace de travail plus propre.

• Utiliser des équations dans les cotes : entrez des expressions mathématiques directement dans le champ Cote (par exemple, [d1]/2 pour créer une cote deux fois plus petite qu’une autre).

• Paramètres utilisateur : liez les cotes à des paramètres définis par l’utilisateur pour des conceptions dynamiques et réutilisables.

• Renommer les cotes : dans la boîte de dialogue des paramètres, renommez les cotes pour faciliter leur identification et leur référencement.

Workflows courants utilisant des cotes d’esquisse

• Cotation de lignes pour des lignes de profil en long précises.

• Assurer la symétrie en dimensionnant les distances de manière égale.

• Contrôle du placement des perçages en cotant les points centraux.

• Ajustement des arcs et des cercles avec des contraintes de rayon ou de diamètre.

• Définition des angles des chanfreins ou des fonctions angulaires.

Tableau récapitulatif des actions clés

Une bonne compréhension des cotes dans les esquisses Fusion vous permet de créer des conceptions adaptables et pilotées paramétriquement avec précision et flexibilité. N’attendez plus. Commencez dès aujourd’hui !
