Das Zusammenfügen von Komponenten in Autodesk Fusion war noch nie so einfach. Mit unserer neuen Methode zum Verbinden von Komponenten können Sie Beziehungen selbst für die komplexeste Geometrie erstellen. Dies bedeutet, dass Sie Elemente schneller und effektiver zusammenfügen und vor allem Ihre Konstruktionen vollständig parametrisch gestalten können.
Was sind Abhängigkeiten in Autodesk Fusion?
In Fusion stellen Abhängigkeiten eine neue Möglichkeit dar, Beziehungen
zwischen Komponenten zu definieren. Anders als bei Gelenken können Sie mit Abhängigkeiten
einzelne Beziehungen, Beziehungen zwischen zwei Flächen, zwei Achsen oder zwischen Kante und Scheitelpunkt definieren und diese Schritt für Schritt erstellen. Gelenke funktionieren hervorragend, wenn sich ein Fangpunkt an der richtigen Position befindet. Wenn nicht, müssen Sie normalerweise manuell Messungen durchführen und Versätze erstellen.
Mit Abhängigkeiten können Sie komplexe Bewegungen oder Positionen in kleinere, intuitivere Definitionen unterteilen. Dadurch erhalten Sie die vollständige Kontrolle darüber, wie Komponenten interagieren, nicht nur darüber, wo sie platziert werden.
Wo finde ich Abhängigkeiten in Fusion?
Sie können über den Fusion-Werkzeugkasten auf Abhängigkeiten zugreifen.
Oben im Befehlsdialogfeld sehen Sie den aktuellen Abhängigkeitstyp. Im Moment unterstützen wir zwei Abhängigkeitstypen:
- Ausrichten
- Winkel
Aber das ist erst der Anfang. Wir arbeiten bereits daran, die Liste der Abhängigkeitstypen in zukünftigen Versionen zu erweitern.
Ausrichten von Elementen auf individuelle Weise
Die Abhängigkeit Ausrichten ist vielseitiger, als Sie vielleicht erwarten. Sie können Folgendes ausrichten:
- Flächen
- Kanten
- Achsen
- Scheitelpunkte
- Konstruktionsgeometrie
Dadurch erhalten Sie eine Vielzahl an Möglichkeiten zur Beschreibung, wie Komponenten miteinander in Beziehung stehen sollen. Wenn Sie beispielsweise eine zylindrische Fläche an einer Kante ausrichten, können Sie schnell eine Abhängigkeit für eine Welle im zugehörigen Lager erstellen.
Wissenswertes über die Abhängigkeitstabelle

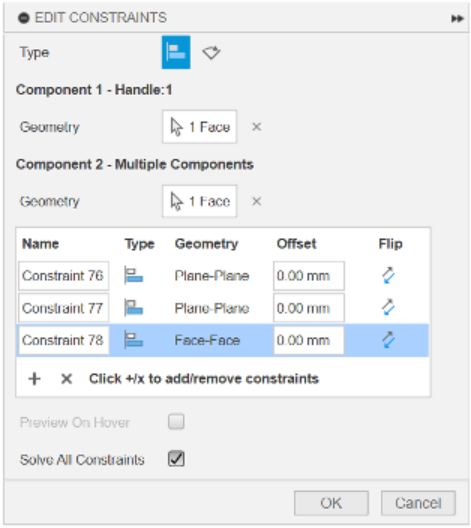

Ein einzigartiger Teil dieses Arbeitsablaufs ist die Abhängigkeitstabelle. Jede Zeile in der Tabelle stellt eine einzelne Abhängigkeit zwischen zwei Teilen der Geometrie dar. Sie können mehrere Zeilen erstellen, um die Beziehung zwischen zwei Komponenten vollständig zu definieren. Eine Zeile dient zum Ausrichten einer Achse, eine andere zum Festlegen eines Fläche-zu-Fläche-Versatzes usw. Dadurch wird der Prozess transparent und kann nachträglich leicht angepasst werden. Sie können Abhängigkeitssätze sogar nach der Erstellung noch bearbeiten, um sie zu verfeinern oder zu vervollständigen.
Und dies hier ist eine leistungsstarke Funktion: Ein einzelner Abhängigkeitssatz muss nicht auf nur zwei Komponenten beschränkt sein. Im Zuge der Weiterentwicklung Ihrer Konstruktion können Sie Eins-zu-viele-Beziehungen erstellen, indem Sie die Geometrie über mehrere Bauteile hinweg in einem einzigen kohäsiven Satz mit Abhängigkeiten versehen. Sie können beispielsweise damit beginnen, einen Griff an der Außenseite der Schublade auszurichten, und dann weitere Zeilen hinzufügen, um ihn mit der Innenseite der Schublade in Beziehung zu setzen.
Dank dieser Flexibilität können Sie genau beschreiben, wie Bauteile interagieren sollen,
ohne die Logik auf mehrere Befehle aufteilen zu müssen.
Vorschau in Echtzeit
Eine weitere leistungsstarke Funktion ist die vollständige Vorschau. Beim Erstellen von Abhängigkeiten zeigt Fusion Ihnen, wie sich die Komponenten verhalten, bevor Sie deren Platzierung bestätigen. Dabei werden etwaige bereits erstellte
Abhängigkeiten oder Gelenke berücksichtigt, sodass Sie eine vollständige,
repräsentative Vorschau des Endergebnisses erhalten.
Sie möchten nicht, dass die gesamte Baugruppe aktualisiert wird, während Sie Ihre Auswahl treffen? Kein Problem, Sie können die Vorschau deaktivieren, wenn Sie mit kleiner oder isolierter Geometrie arbeiten.
Baugruppenübergreifende Abhängigkeiten
Einer der spannendsten Aspekte bei Abhängigkeiten ist, wie sie sich über mehrere Ebenen von Baugruppen hinweg verhalten.
Sie können beispielsweise einen Teil eines Mechanismus innerhalb einer Unterbaugruppe mit einer Abhängigkeit versehen und die Abhängigkeit später fertig stellen, nachdem die Unterbaugruppe in die Baugruppe der obersten Ebene eingefügt wurde. Dadurch wird es einfacher, große Systeme inkrementell zu entwerfen, während die Beziehungen dennoch klar und bearbeitbar bleiben.
Probieren Sie Abhängigkeiten in Fusion noch heute aus
Jetzt können Sie direkt beginnen und den neuen Befehl Abhängigkeiten für Komponenten in Fusion ausprobieren. Dies ist erst der Anfang von Abhängigkeiten in Fusion. Wir arbeiten bereits daran, die verfügbaren Abhängigkeitstypen zu erweitern und ihre Funktionsweise im Zusammenhang mit Bewegung und parametrischem Verhalten zu verfeinern. Bleiben Sie dran, um weitere Updates, Lernprogramme und vertiefende Informationen zu erhalten. Wie immer, vielen Dank fürs Lesen! Bis zum nächsten Mal!
