AutoCAD 도면에 지름 기호 추가 | AutoCAD Blog

지름 기호는 AutoCAD 도면에서 가장 일반적으로 사용되는 기호 중 하나입니다. 지름 기호는 지름 치수에 자동으로 추가될 뿐만 아니라 지시선, 테이블 및 메모 등의 다른 유형의 치수에도 추가할 수 있습니다. 찾는 위치만 알면 지름 및 기타 기호를 AutoCAD 도면에 추가하는 것은 놀라울 만큼 쉽습니다.

기호 메뉴 사용

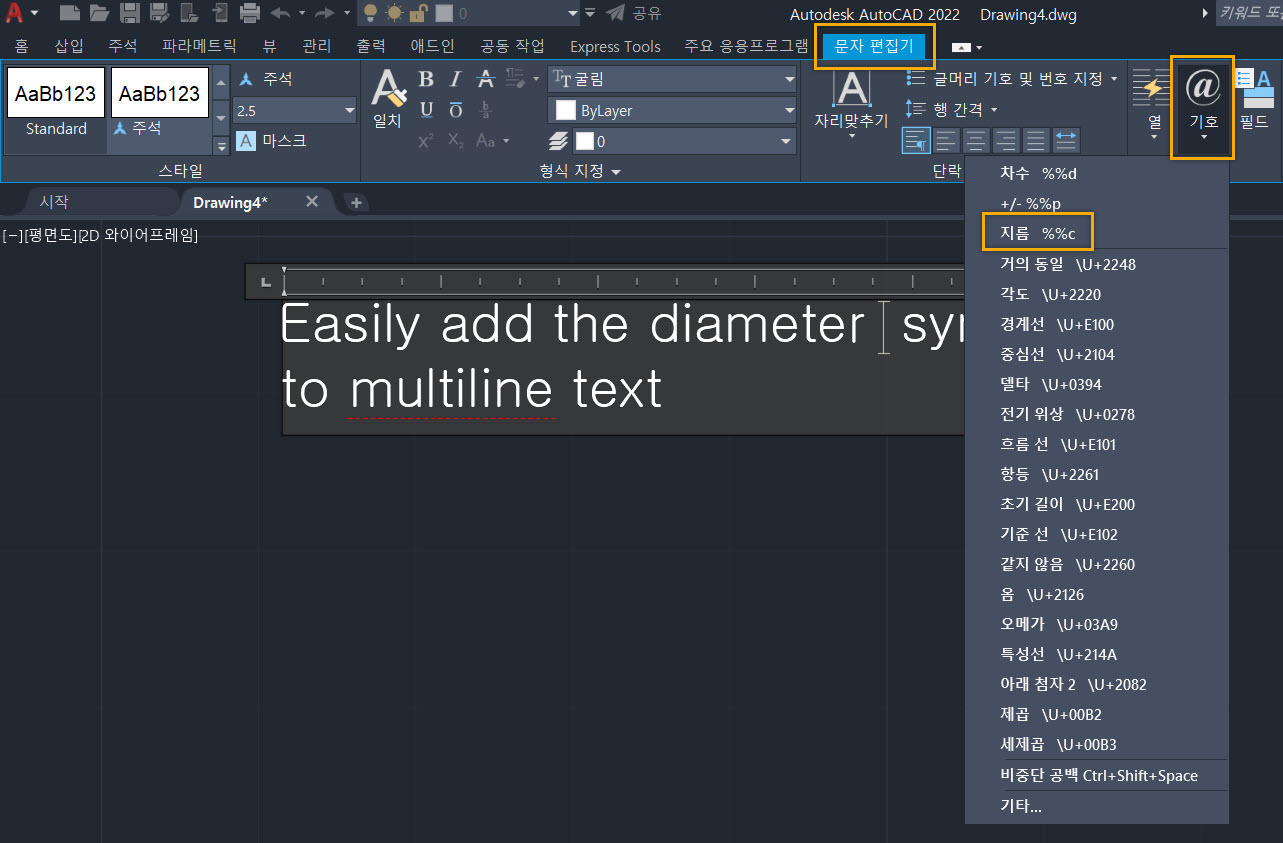

AutoCAD 도면에 지름 및 기타 자주 사용하는 기호를 추가하는 가장 쉬운 방법 중 하나는 Text Editor(문자 편집기) 리본 탭이나 마우스 오른쪽 버튼 클릭 메뉴를 선택하는 것입니다. 이러한 도구는 여러 줄 문자를 사용하는 치수, 지시선 및 테이블은 물론 여러 줄 문자 객체를 작성하거나 더블 클릭할 때도 자동으로 표시됩니다. 간단히 기호를 표시할 위치에 커서를 놓고 Text Editor(문자 편집기) 리본 탭이나 마우스 오른쪽 버튼 클릭 메뉴에서 Symbol(기호), Diameter(지름) 플라이아웃을 선택하면 됩니다.

이 간단한 방법으로 Degree(도), Plus/Minus(더하기/빼기), Center Line(중심선) 등 자주 사용하는 다른 기호도 삽입할 수 있습니다.

문자표 사용

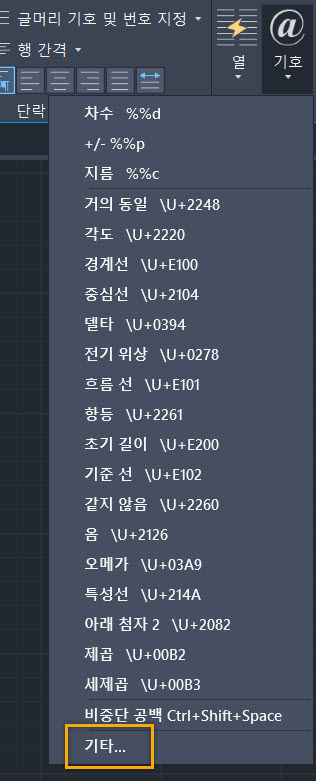

원하는 기호를 찾을 수 없거나 Symbol(기호) 메뉴에서 삽입할 수 있는 기호 모양이 마음에 들지 않으면 Character Map(문자표) 대화상자를 사용하여 수백 개의 기호 중에서 선택할 수 있습니다. Symbol(기호) 메뉴 하단에서 Other(기타)를 선택하여 문자표에 액세스합니다.

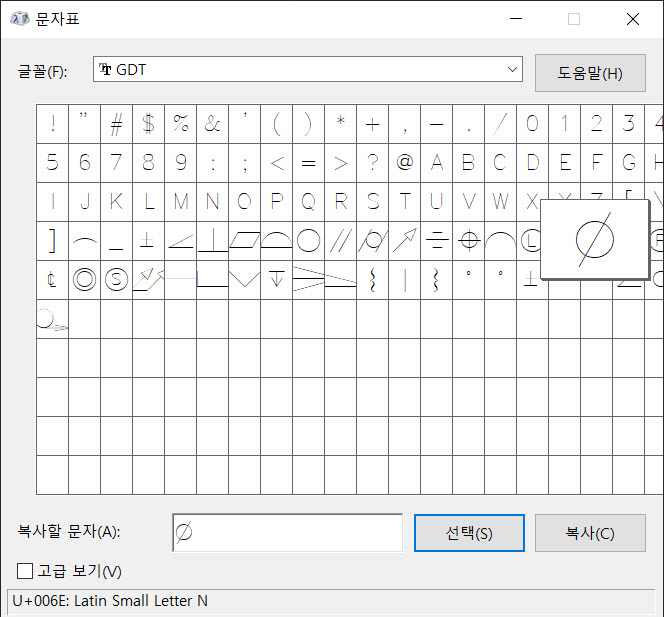

글꼴을 선택하면 오른쪽에 있는 스크롤 막대를 사용하여 해당 글꼴에 사용할 수 있는 모든 기호를 확인할 수 있습니다. 기호를 클릭하면 더 큰 이미지를 볼 수 있습니다. 문자표 대화상자의 맨 아래에 표시되는 유니코드 문자열을 확인합니다. 복사할 기호를 더블 클릭합니다. Characters to copy(복사할 문자) 필드에 해당 기호가 표시됩니다.

모든 글꼴에 모든 기호가 포함되어 있는 것은 아닙니다. 일반적인 도면 기호, 해당 유니코드 값 및 이를 지원하는 글꼴 목록은 AutoCAD 도움말 시스템을 참조하십시오. http://help.autodesk.com/view/ACD/2017/KOR/?guid=GUID-518E1A9D-398C-4A8A-AC32-2D85590CDBE1

사용할 문자를 선택한 후(문자가 Characters to copy(복사할 문자) 필드에 표시되는지 확인), Copy(복사)를 선택하고 문자표를 닫습니다. 그런 다음 AutoCAD 문자에 표시하고 싶은 위치에 붙여 넣습니다.

유니코드 문자열 및 조정 코드 입력

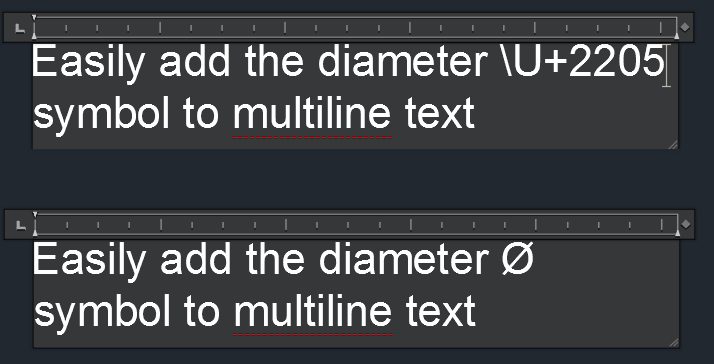

앞에서 알아본 것처럼 Character Map(문자표) 대화상자를 사용하여 선택한 문자의 유니코드 문자열을 찾을 수 있습니다. 유니코드 문자열을 알고 있는 경우에는 문자표를 열지 않고도 백슬래시 \를 문자열 앞에 입력하여 기호를 삽입할 수 있습니다. AutoCAD에서 유니코드 문자열의 마지막 문자를 입력하는 순간 해당 문자가 해당하는 기호로 변환됩니다.

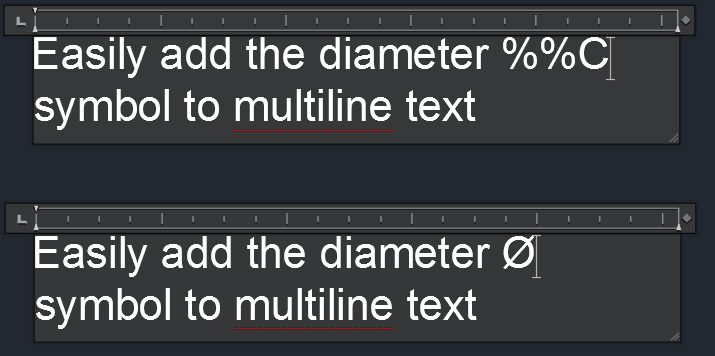

유니코드의 주요 이점은 모든 문자에 대해 고유한 문자열을 갖는 범용 코딩 시스템을 사용하여 플랫폼, 소프트웨어 또는 언어에 관계 없이 일관성을 보장할 수 있다는 것입니다. AutoCAD에서는 유니코드를 지원하기 이전에 지름 기호를 포함하여 가장 일반적인 일부 도면 기호에 대한 조정 코드를 제공했습니다. 이러한 조정 코드는 AutoCAD에서 계속 지원되며 한 줄 및 여러 줄 문자에 사용할 수 있습니다. 지름 기호의 조정 코드는 %%C입니다. %%D역시 사용할 수 있는데, %%D는 자주 사용되는 도 기호에 대한 조정 코드입니다. 추가 조정 코드 목록은 AutoCAD 도움말을 참조하십시오.
