AutoCAD에서는 문자, 선, 이미지 및 해칭을 포함한 모든 객체 유형의 투명도 값을 조정할 수 있습니다. 투명도는 선택한 객체의 속성을 통해 제어되며 새 객체의 기본값으로 설정할 수도 있습니다. 투명도 효과는 다양한 방법으로 도면을 개선하는 데 사용될 수 있습니다. 예를 들면 해치를 투명하게 만들어 해치 아래에 숨겨진 객체를 표시할 수 있습니다. 참조, 제거 대상이거나 도면의 시각적인 목적과 관련해 중요성이 낮은 라인워크 및 객체가 눈에 덜 띄도록 하는 데도 투명도를 사용할 수 있습니다.
다음은 AutoCAD 도면에서 투명도 효과를 사용하는 몇 가지 방법입니다.
해치
Hatch Creation(해치 생성) 리본 탭에서 직접 해치의 투명도 값을 설정할 수 있습니다. 슬라이더를 사용하거나 해치 필드에 특정 값을 입력하여 해치의 투명도를 정확하게 조정함으로써 해치 아래의 객체가 표시되는 정도를 제어할 수 있습니다. 기존 해치의 경우에는 해치를 선택하여 상황에 맞는 Hatch Editor(해치 편집기) 리본 탭이 자동으로 열리면 투명도 값을 원하는 대로 설정하는 방법으로 투명도를 조정할 수 있습니다.

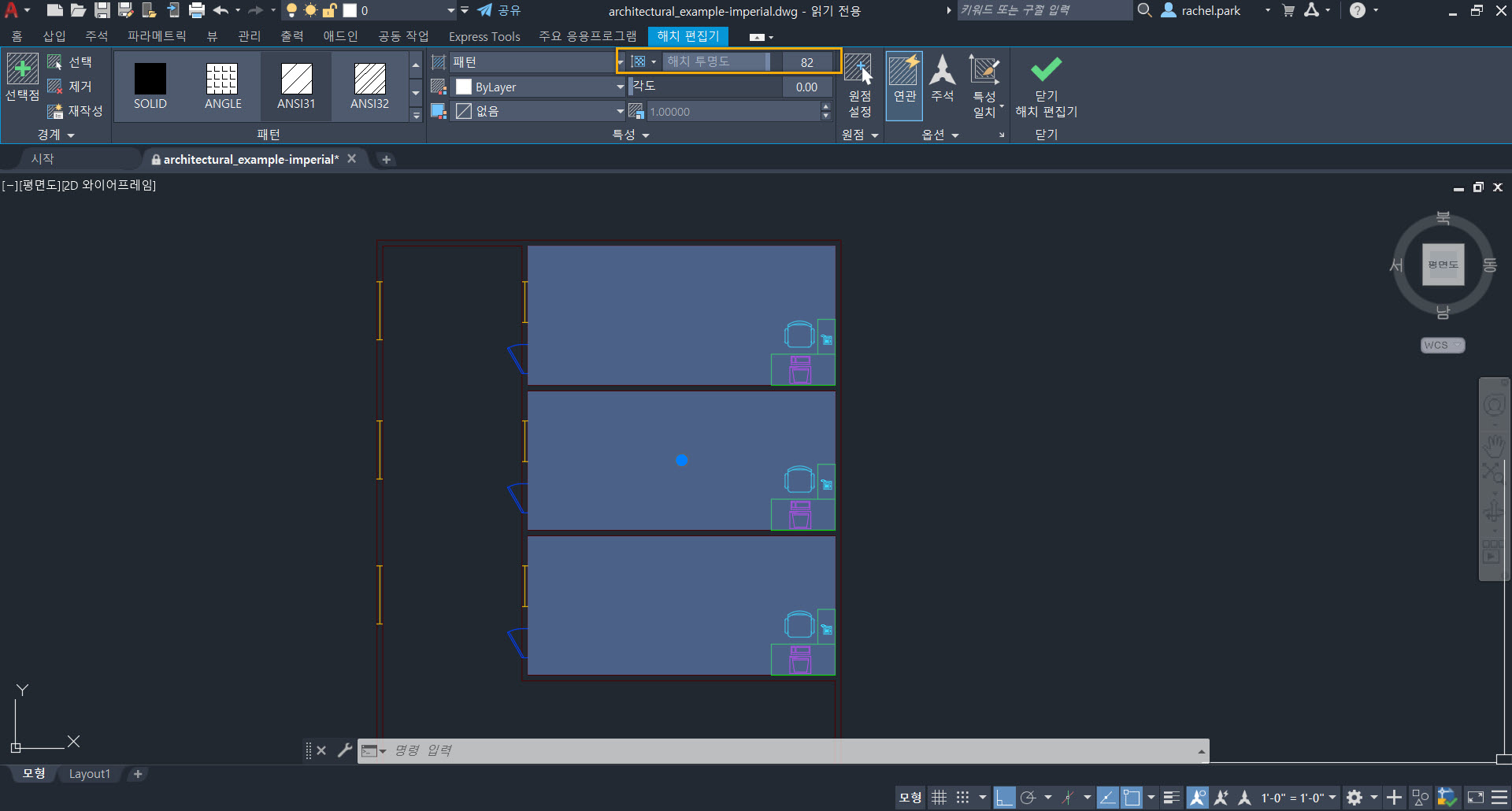

아래 예에서는 해치 편집기를 사용하여 기존 해치에 투명도를 추가해 아래에 있는 객체가 계속 표시되도록 하면서 여러 영역을 강조 표시하고 있습니다.
도면층
도면에서 투명도를 사용하는 가장 쉬운 방법 중 하나는 전체 도면층에 투명도 값을 적용하는 것입니다. 투명도 값이 설정되면 Properties(속성) 탭에서 수동으로 변경하지 않는 한 도면층의 모든 객체가 동일한 투명도 값을 유지합니다. 이렇게 하면 도면에서 시각적으로 덜 중요하거나 참조용으로 사용되는 도면층을 눈에 덜 띄게 설정할 수 있습니다.

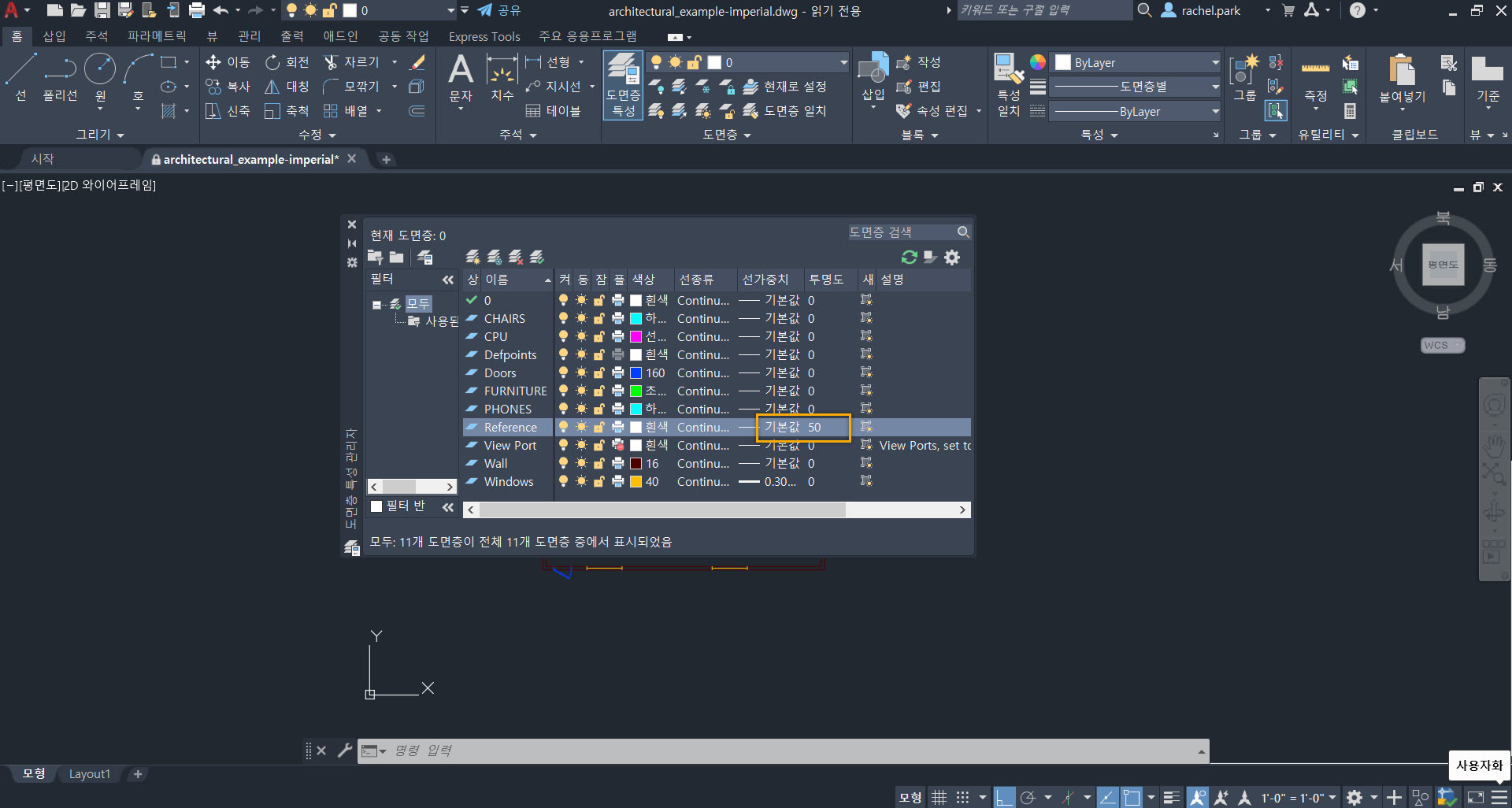

아래 이미지에서 내부 벽과 가구는 투명도 값이 50으로 설정된 참조 도면층에 배치되었습니다.
선택한 객체

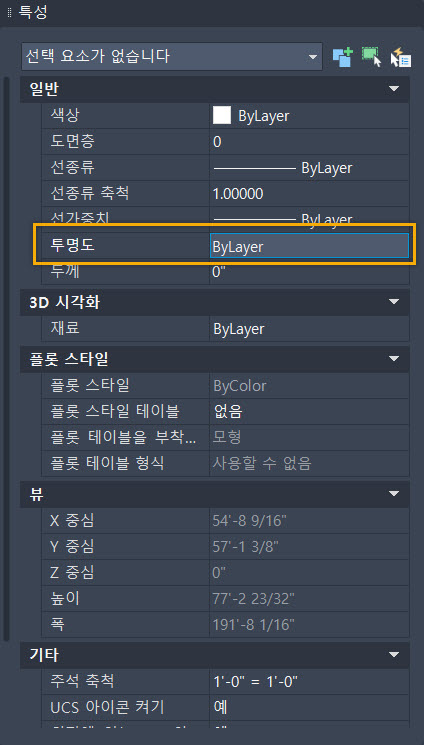

선택한 개별 객체 또는 객체 그룹의 투명도를 설정하려면 마우스 오른쪽 버튼을 클릭하고 속성을 선택하면 됩니다. 속성 팔레트가 열리면 Transparency(투명도) 상자에 0에서 90% 사이의 숫자를 입력하여 선택한 모든 객체의 값을 설정할 수 있습니다.

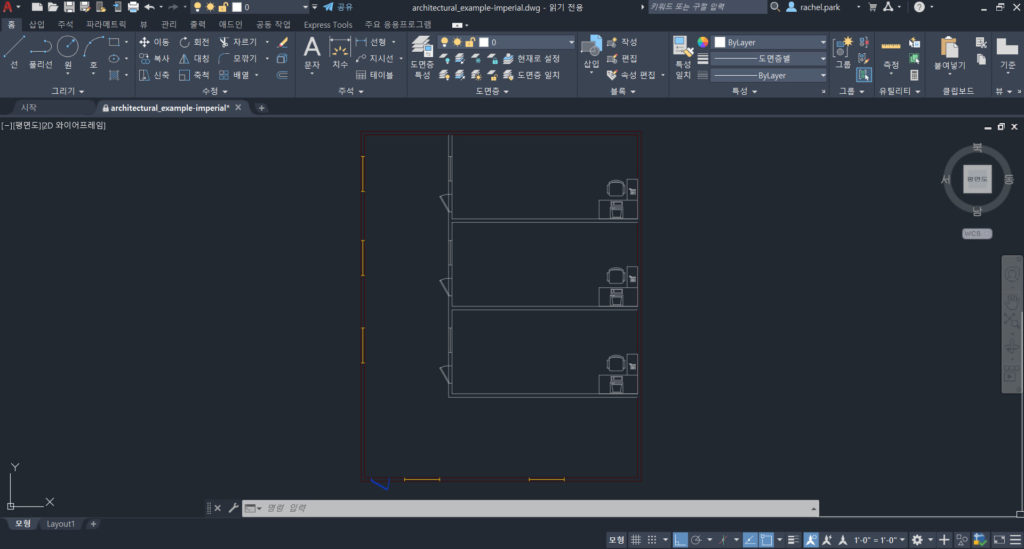

이 예에서 세 개의 여러 줄 문자 레이블의 투명도 값은 70입니다.
새 객체의 기본 투명도 설정

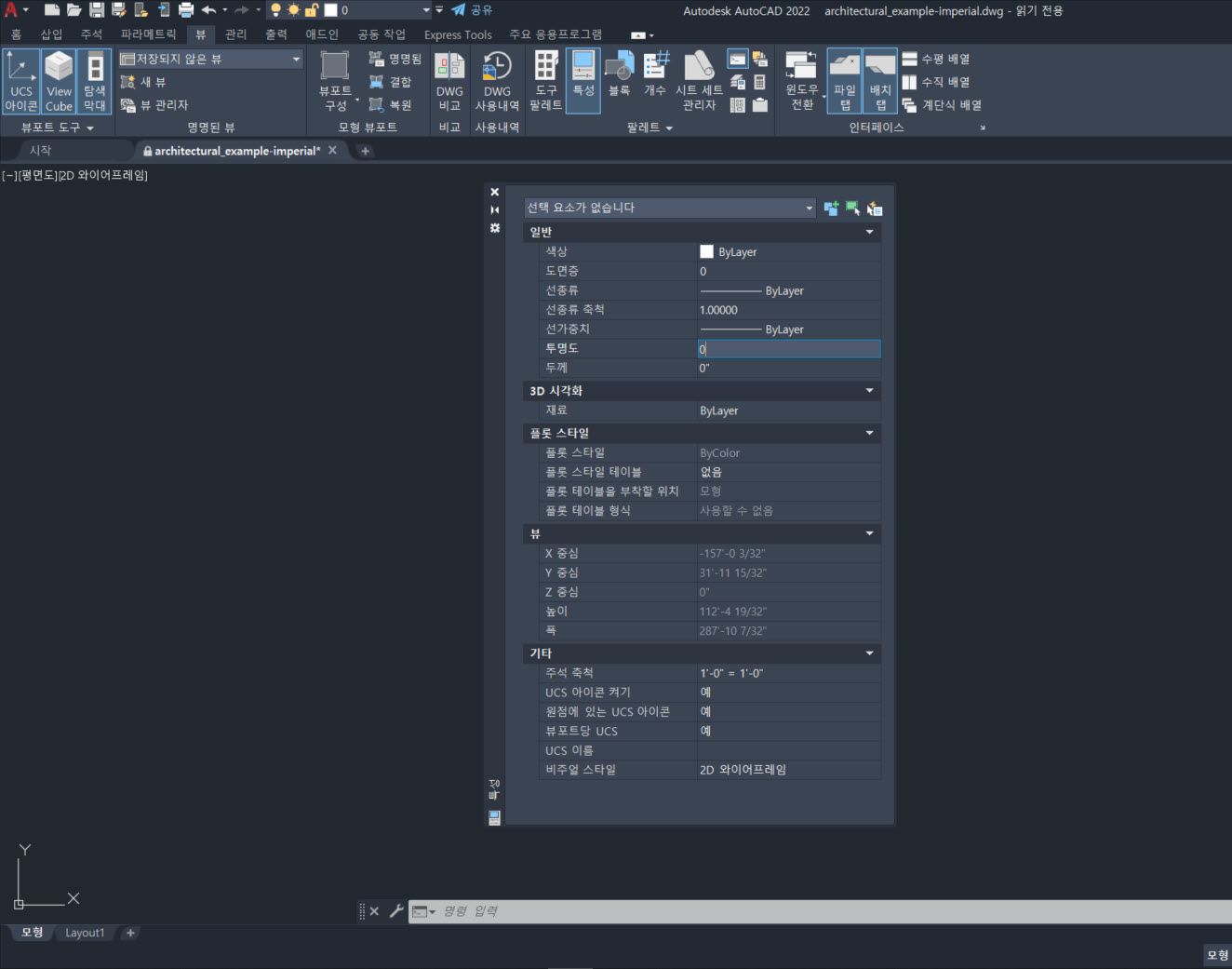

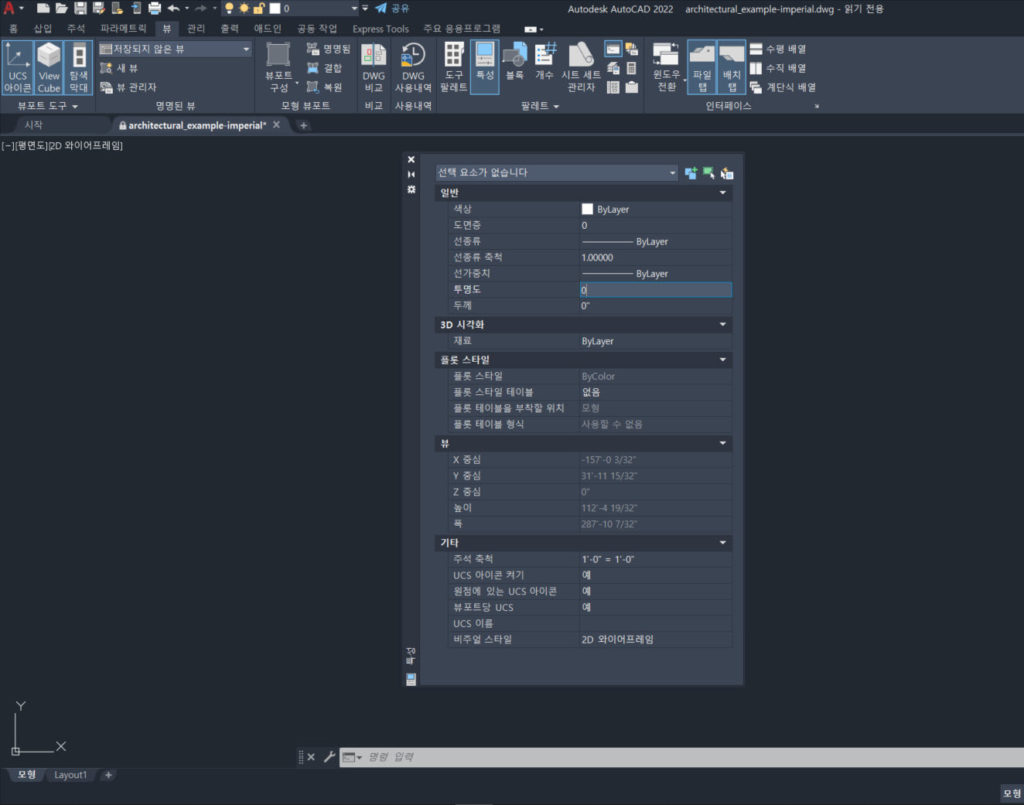

생성되는 모든 새 객체 및 해치에 대해 기본 투명도 값을 설정할 수 있습니다. 객체를 선택하지 않은 상태에서 View(보기) 리본 탭으로 이동해 팔레트 패널에서 Properties(속성)를 클릭하여 속성 팔레트를 엽니다. 여기에서 Transparency(투명도) 상자에 0에서 90% 사이의 숫자를 입력하면 됩니다. 이제 모든 새 객체에는 이 기본 투명도 값이 자동으로 지정됩니다.
표시 및 플롯
도면에 투명도가 표시되지 않으면 TransparencyDisplay 변수가 꺼진 것일 수 있으므로 1로 설정하여 켜십시오.

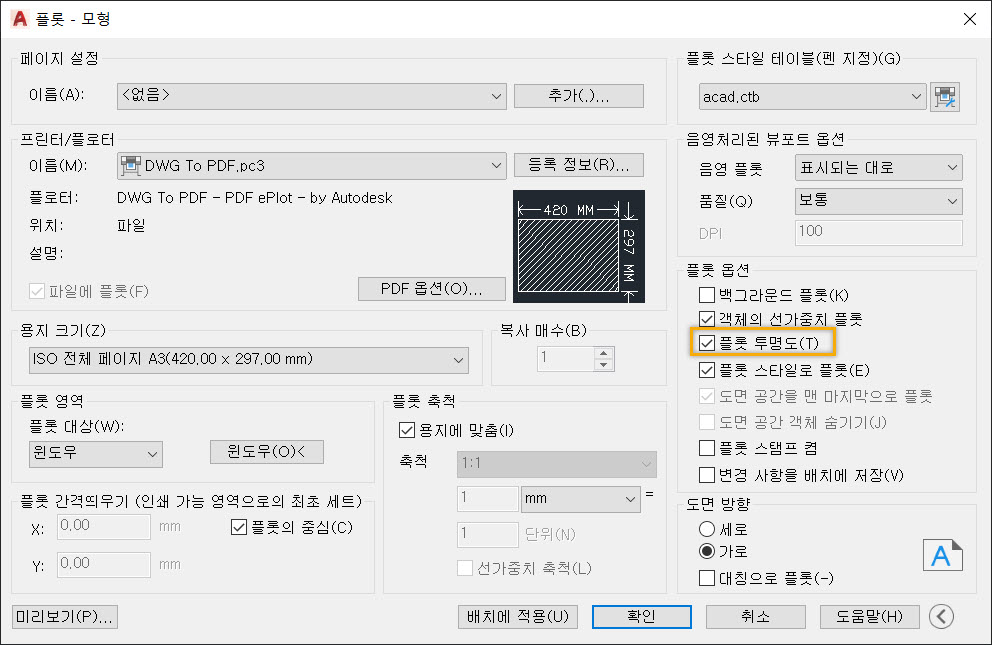

중요: 플롯할 때는 성능상의 이유로 투명도가 기본적으로 비활성화됩니다. 투명한 객체를 플롯하려면 Plot(플롯) 대화상자 또는 Page Setup(페이지 설정) 대화상자에서 Plot Transparency(플롯 투명도) 옵션을 클릭합니다.
투명도에 대한 추가 정보
계속 탐색하기
더 자세한 정보를 원하십니까? 기능 페이지에서 AutoCAD의 다양한 이점을 확인할 수 있습니다. Autodesk Knowledge Network에서는 문제 해결 정보 및 이전 소프트웨어 버전에 대한 상세 정보를 얻을 수 있습니다. 또는 AutoCAD의 기능 및 이점 탐색 시리즈의 항목도 도움이 되실 것입니다.
